提供绿色能源,提高用电质量,降低能耗是我国的一贯能源政策,我公司提供的电能质量实时监控系统就是为了适应这一需要而开发设计的,该系统可促进电力市场供电质量的可靠性、稳定性。系统以实时监测、诊断和管理为主,为治理提供科学依据。
整个系统可完成各电力企业和用户对频率偏差、电压偏差、三相电压和电流谐波、电压波动和闪变、三相电压和电流不平衡度等电能质量参数的在线监测、网络通信、数据库存储和WEB浏览器等功能。

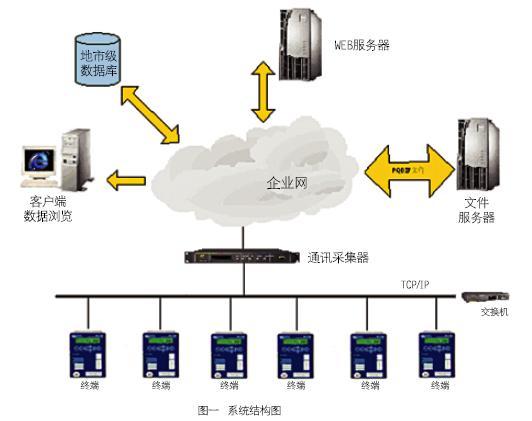

系统组成
整个ZD600电能质量实时监控系统由电能质量实时监测终端、通讯采集器、文件服务器、WEB服务器、客户端和监控后台软件组成。
电能质量终端主要负责现场电能质量数据和电能计量数据的实时测量、存储。并且保证提供数据的精确度。主要电能质量终端采用ZD600T电能质量实时检测终端和ZD 200MP。
通讯采集器主要将监测数据生成PQDIF文件,通过企业网或其它传输介质发送并存储于文件服务器指定的文件夹中,供数据库服务器读取,并可通过WEB浏览器或用户终端供有关部门和人员查询。
电能质量实时监测平台主要接收通讯采集器的数据,进行统计分析,形成文件、报表及曲线,并可显示数据和图形(如频谱图、波形图、曲线图、相量图等)。
主要应用领域
省、市级电能质量监测系统、地区级电能质量监测系统、企业级电能质量监测系统、风电站电能质量监测、GIS测控、地铁和电铁,电能质量和计量的管理、变电站综合自动化系统、关口表、冶金、钢铁、集成电路、石化等企业电能质量监测。
ZD600MS电能质量实时监测软件平台特点
■ 系统采用B/S和C/S结合的方式,N-tier结构,具有良好的开放性、扩展性和可维护性;
■ 操作系统为Windows2000/XP,数据库支持SQL Server、Oracle;
■ 支持串口和以太网等通讯方式;
■ 对各种电能质量和计量数据进行分析和显示,并以表格、曲线、报表等多元化显示;
■ 所有数据可通过Web发布,用户可通过IE浏览器查看自己权限允许的数据信息;
■ 所有电能质量数据支持PQDIF格式,保证了数据的互操作性。
平台功能
系统维护主要完成各电能质量数据的在线监测,各种原始数据、统计数据的多元化显示,如曲线,表格,棒图等,各种数据的查询并多元化显示、各种运行参数的设置和修改、实时监测、人工数据采集、用户管理和权限分配、数据分析和应用、各种类型事件的管理等功能。
数据通讯采集
数据通讯采集主要完成与电能质量采集终端通讯,按照设定的采集方案定时召唤电能质量数据。人工数据召唤,终端参数设置以及监视前置子系统的运行情况和查阅实时的和历史报文等。
■ 支持采集谐波、谐波总畸变率、电压电流不平衡度、闪变、电压偏差、电压变化频度、频率、各次谐波有功功率、无功功率等电量数据;
■ 支持自动采集和人工手动补抄,自动采集方案根据需要可灵活配置。并可自动检测、补采未采集上来的数据;
■ 支持现场通过手持电脑或人工录入方式追补数据或修改数据;
数据处理及报表生成
■ 检验数据的合理性、完整性、准确性,异常数据有效处理;
■ 根据设定限值报警,并进行相关处理。告警信息主要有通信故障告警,数据不合格告警,谐波超标告警,数据异常告警,数据完整性告警,系统安全性告警,系统工况告警,用户非法操作告警等;
■ 可按小时、日、月、年统计;
■ 报表格式可自定义或使用模板(谐波电压、电流的最大值、最小值、基波、负序、电压偏差、不平衡度报表,电压闪变报表,电压波动报表,总有功功率、无功功率报表,频率报表等);
■ 报表显示数据支持原始数据、统计数据(时、日、月、季、年数据);
■ 支持报表的自动发布,手工重新生成。
Web发布
Web发布子系统可以让所有用户通过IE浏览器对电能质量数据进行自己权限范围内的操作。主要有基本的用户管理、档案信息修改和查询、事件告警、谐波、频率、闪变、三相不平衡度等数据查询、各种报表查询等。
■ 支持采集终端、档案信息、用户信息的查询和修改;
■ 支持便捷数据、电能质量数据、对比曲线、同比增长等的查询;
■ 支持报表的查询(谐波电压、电流的最大值、最小值、基波、负序、电压偏差、不平衡度报表,电压闪变报表,电压波动报表,总有功功率、无功功率报表,频率报表。);
■ TOP显示、事件查询等。
